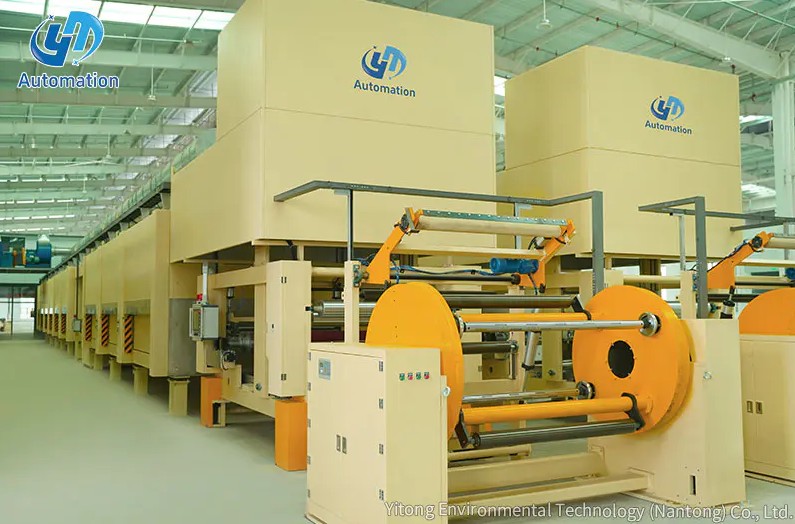

Döner çözücü nedir?

bir döner çözücü kağıt, film, folyo, kumaş veya dokunmamış malzeme gibi bir rulo malzemeyi kontrollü bir hız ve gerilimde bir sonraki dönüştürme, baskı, kaplama veya laminasyon işlemine sürekli olarak besleyen bir ağ işleme makinesidir. Malzeme tüketildikçe ana ruloyu döndürerek kesintisiz, sabit bir tülbent beslemesini korur. Manuel veya statik çözme tezgahlarının aksine, döner bir çözücü, aktif gerginlik kontrolünü ve otomatik konfigürasyonlarda, bir rulo bittiğinde üretimin kesintisiz olarak devam etmesine olanak tanıyan birleştirme veya rulo değiştirme özelliğini entegre eder. Herhangi bir sürekli web üretim hattındaki temel bir ekipman parçasıdır.

Temel Fonksiyon: Döner Çözücünün Üretim Hattında Yaptığı İş

Herhangi bir web tabanlı üretim sürecinde (baskı, dilme, laminasyon, kaplama, kabartma veya dönüştürme) ham madde sarılı bir rulo halinde gelir. Döner çözücünün görevi, sarılmış ruloyu, makinenin işleme bölümüne doğru hız ve gerilimde hareket eden hareketli düz bir ağa dönüştürmektir.

Döner çözücünün gerçekleştirdiği üç temel işlev şunlardır:

• Rulo dönüşü: Çözücü, ana ruloyu tutar ve döndürür, malzemeyi aşağı yöndeki prosesin gerektirdiği oranda dağıtır - bu yavaş hassas çalışma için dakikada birkaç metre veya Dakikada 300–800 metre yüksek hızlı kağıt veya film üretiminde.
• Gerginlik kontrolü: birs the roll diameter decreases from full to empty, the rotational inertia changes continuously. Without compensation, web tension would increase progressively as the roll shrinks. The tension control system automatically adjusts braking or drive force to maintain the set tension level throughout the roll's entire usable diameter.
• Web hizalaması: Çoğu döner sarıcı, ağ çözülürken yan yana konumunu düzelten, rulo sarma düzensizliklerini telafi eden ve ağ-yapının makinenin işleme yolundan dışarı doğru sürüklenmesini önleyen bir yanal ağ kılavuz sistemi içerir.

Döner Çözücünün Yapısal Bileşenleri

bir rotary unwinder is composed of several integrated subsystems, each contributing to stable, consistent web delivery. Understanding these components helps operators and engineers specify, commission, and maintain the equipment correctly.

Makine Çerçevesi ve Makara Desteği

Çerçeve, çözücünün yapısal temelidir ve yüklü bir ana rulonun tam ağırlığını destekler; 200 kg'dan birkaç tona kadar malzeme genişliğine ve rulo çapına bağlı olarak. Ağır hizmet tipi çerçeveler, sert bir kutu kesitine veya portal yapısına kaynaklanmış yüksek gerilimli çelik plakadan (A3 yapısal çelik gibi) üretilir. Rijitlik kritik öneme sahiptir: yük altında çerçeve sapması ağ yolunun geometrisini değiştirebilir ve gerilim değişimine ve izleme hatalarına neden olabilir.

Çözme çardağı veya mandrel tertibatı olarak da adlandırılan makara desteği, ana rulonun çekirdeğini tutar ve ona dönme kuvvetini iletir. Güvenlik kelepçesi tipi destekler, yüksek hızlı dönüş sırasında rulo çekirdeğini sıkı bir şekilde sabitleyerek rulonun düşmesine veya ağın kırılmasına neden olabilecek eksenel veya radyal kaymayı önler. bir Φ76 mm kaydırmalı serbest bırakma mili dönüştürme endüstrisinde yaygın olarak kullanılan 76 mm (3 inç) kağıt çekirdeğiyle eşleşen, kağıt ve film çözme uygulamalarında yaygın bir standart boyuttur. Genişleyen aynalar veya pnömatik pensler göbeği içeriden kavrayarak hızlı ve güvenli rulo değişimlerine olanak tanır.

Gerginlik Kontrol Sistemi

Gerilim kontrol sistemi, döner çözücünün teknik açıdan en gelişmiş alt sistemidir. Amacı, rulo çapındaki, hat hızındaki veya proses hızlanma ve yavaşlamasındaki değişikliklerden bağımsız olarak tülbenti otomatik olarak önceden ayarlanmış bir gerilim seviyesinde tutmaktır.

Gerilim kontrolü aşağıdaki yaklaşımlardan biri veya birkaçının birleşimi yoluyla sağlanır:

• Manyetik parçacık freni: bir slip-type braking device fitted to the unwind shaft. The brake applies a controlled retarding torque to resist free rotation of the roll. As roll diameter decreases, the controller increases brake torque to maintain constant web tension. Magnetic particle brakes provide smooth, stepless tension adjustment and are widely used in light-to-medium duty unwinding applications.
• Servo motor sürücüsü: Elektrikli çözme konfigürasyonlarında, bir servo motor, çözme milini çözme yönünde çalıştırarak torku ve dolayısıyla gerilimi aktif olarak kontrol eder. Servo tahrikli sistemler gerilim bozukluklarına daha hızlı yanıt verir ve esnek elektronikler ve farmasötik ambalajlama gibi yüksek hızlı, hassaslığa duyarlı uygulamalarda kullanılır.
• Yük hücresi (kuvvet dönüştürücü) geri bildirimi: Oynar silindire veya sabit avara silindirlere monte edilen yük hücreleri, gerçek web gerilimini gerçek zamanlı olarak ölçer. Gerginlik sinyali, ayar noktasını korumak için tork çıkışını ayarlayan frene veya tahrik kontrolörüne geri beslenir. Yük hücresi sistemleri gerilim kontrol doğruluğunu sağlar Ayar noktasının ±%1–3'ü istikrarlı koşullar altında.
• Dansçı silindir sistemi: bir weighted or pneumatically loaded free-floating roller rests on the web between the unwind and the first downstream nip. The dancer position reflects the balance between material supply and process demand. A position sensor monitors the dancer's location and signals the tension controller to speed up or slow the unwind accordingly, providing inherent low-frequency tension buffering.

Web Yönlendirme Sistemi

Ana rulolar hiçbir zaman mükemmel bir yanal tekdüzelik ile sarılmaz; kenar gezinmesi, iç içe geçme ve malzeme genişliği değişimi, ağın açılırken yanal olarak sürüklenmesine neden olur. Bir ağ yönlendirme sistemi, ağ kenarını veya merkez çizgisi konumunu algılayarak ve çözme standını veya bir yönlendirme silindirini ağı yeniden ortalamak için hareket ettirerek bunu düzeltir. Ultrasonik, optik veya kontrast algılama teknolojisini kullanan kenar sensörleri ağ konumunu yaklaşık ±0,1–0,5 mm , rulo boyunca kaydı koruyan aktüatörleri çalıştırır.

Rulo Yükleme Mekanizması

Ağır bir ana rulonun çözme şaftına güvenli ve hızlı bir şekilde yüklenmesi kritik bir operasyonel gerekliliktir. Rulo yükleme mekanizmaları, çerçeve üzerinde kaldırma bağlantı noktaları bulunan basit manüel kaldırma sistemlerinden, ruloyu manüel olarak kaldırmaya gerek kalmadan şaft yüksekliğine yükselten hidrolik veya elektrikli kaldırma tablalarından, yeni ruloları zemin kızaklarından alıp bunları makinenin kontrolü altında şaft üzerine konumlandıran tam otomatik rulo değiştiricilere kadar uzanır. Yükleme mekanizmasının seçimi rulo ağırlığına, değiştirme sıklığına ve mevcut operatör sayısına bağlıdır.

Döner Çözücü Türleri: Tek İstasyon ve Taret Yapılandırmaları

Döner çözücüler Merdane değişimine yaklaşımları farklı olan iki temel konfigürasyonda mevcuttur; tükenmiş bir rulodan diğerine geçiş.

Tek İstasyonlu (Tek Konumlu) Çözücü

En basit konfigürasyon bir seferde bir rulo tutar. Rulo bittiğinde, hattın durması, boş masuranın çıkarılması, yeni bir rulonun yüklenmesi ve üretimin devam etmesinden önce tülbentin manuel veya yarı otomatik olarak makineye geçirilmesi gerekir. Tek istasyonlu çözücülerin maliyeti daha düşüktür, bakımı daha basittir ve üretim çalışma uzunluğuna göre rulo değiştirme süresinin kabul edilebilir olduğu operasyonlar için uygundur (tipik olarak daha yavaş hızlı hatlarda, kısa süreli dönüştürmede veya uçarak birleştirme için fazla hassas malzemelerde).

Taret (Dubleks veya Çoklu Makara) Çözücü

bir turret unwinder holds two or more roll positions on a rotating arm or carousel. While the active roll unwinds, the next roll is pre-loaded and prepared on a standby position. As the active roll approaches exhaustion, the turret rotates to bring the new roll into the active position and an automatic or semi-automatic splice is made — joining the tail of the expiring web to the leading edge of the new roll without stopping the line.

Taret çözücüler etkinleştirilir sıfır hızlı birleştirme (hat bir akümülatörden çalışırken ağ bağlantı noktasında kısa süreliğine durdurulur) veya uçan ekleme (ekleme, yeni rulo çekirdeğindeki yapışkan tırnaklar kullanılarak tam çalışma hızında yapılır). Uçan ekleme taretli çözücüler, herhangi bir durağın hurda ürettiği ve kesintiye tahammül edemeyen sonraki prosesleri kesintiye uğrattığı yüksek hızlı kağıt, film ve esnek paketleme hatlarında çok önemlidir.

Döner Çözücünün Temel Teknik Özellikleri

Belirli bir uygulama için döner çözücüyü belirlerken, makinenin doğru boyutlandırıldığından ve yapılandırıldığından emin olmak için aşağıdaki parametreler tanımlanmalıdır:

Döner Çözücülerin Gerekli Olduğu Endüstriler ve Uygulamalar

Döner çözücüler, sürekli bir üretim veya dönüştürme işleminin başlangıç noktasının, sarılmış bir malzeme rulosu olduğu her yerde mevcuttur. Endüstri ve spesifik uygulama yelpazesi oldukça geniştir:

• Kağıt ve kağıt mendil imalatı: Dilme, tabakalama, baskı, kaplama, laminasyon ve doku dönüştürme için ana kağıt rulolarının çözülmesi. Kağıt ana rulolarının ağırlığı birkaç ton olabilir ve çapı 2.500 mm'yi aşabilir; bu da ağır hizmet tipi çerçeve yapısı ve yüksek torklu gerginlik kontrolü gerektirir.
• Esnek paketleme: Plastik film, alüminyum folyo, kağıt ve laminat ağların torba yapım makinelerine, biçimlendirme-doldurma-kapatma hatlarına ve kaplama istasyonlarına beslenmesi. Esnek ambalaj hatları, çok renkli baskıda kayıt hatalarına neden olabilecek film uzamasını önlemek için hassas gerginlik kontrolü gerektirir.
• Etiket yazdırma ve dönüştürme: Etiket stoğunu, ayırıcı astarı ve baskılı etiket ağlarını etiket baskı ve sonlandırma hatlarına çözüyor. Yüksek hızlı etiket dönüştürme, uçtan uca kayıt doğruluğu için hızlı yanıt veren gerginlik kontrolü ve hassas web kılavuzu gerektirir. ±0,1–0,2 mm .
• Nonwoven ve tekstil üretimi: Spunbond, meltblown ve dokuma kumaş rulolarının hijyen ürünleri, tıbbi tekstiller ve jeotekstillere yönelik laminasyon, kesme ve dönüştürme hatlarına beslenmesi. Dokunmamış kumaşlar uzayabilir ve bozulmayı önlemek için hafif gerginlik kontrolü gerektirir.
• Pil ve elektronik üretimi: Lityum iyon pil hücresi düzeneği için çözülen elektrot folyoları, ayırıcılar ve akım toplayıcı rulolar. Bu ultra ince, kırılgan malzemeler olağanüstü derecede hassas gerilim kontrolü gerektirir; genellikle ±1 N — ve kirlenmeden kullanım.
• Oluklu mukavva ve karton: Oluklu mukavva hattının tek yüzlü ve çift arkalı bölümleri, bitmiş levhada kaliper ve yapıştırma kalitesini korumak için astar levha ve oluklu orta ruloları yüksek hızda ve tutarlı gerilimde beslemek için döner çözücüler kullanır.

Döner Çözücü ve Statik Çözme Standı: Temel Farklılıklar

bir static unwind stand — the simplest form of roll holder — supports the roll on an axle and allows it to rotate freely as the web is pulled off by a downstream drive. While sufficient for very slow-speed or low-tension applications, a static stand provides no tension control and is unsuitable for any process that requires consistent web tension, controlled deceleration, or high-speed operation.

Döner Çözmede Yaygın Sorunlar ve Bunların Nasıl Önleneceği

Döner çözücü performans sorunları genellikle küçük bir grup yinelenen nedenden kaynaklanır. Bunların makine kurulumu ve bakımı yoluyla proaktif bir şekilde ele alınması, sonraki süreçlerde web kopmalarının, gerginlik bozulmalarının ve kayıt hatalarının çoğunu önler.

Gerilim Değişimi ve Web Kopmaları

Hızlanma veya yavaşlama sırasındaki gerilim artışları ve silindir çapı azaldıkça artan gerilim artışı, ağ kopmalarının başlıca nedenleridir. Önleme önlemleri arasında gerilim kontrol sisteminin konik gerilim dengelemesinin malzemenin modülüne göre doğru şekilde kalibre edildiğinin doğrulanması, dansçı rulo hava basıncının veya yük hücresi sıfırlamasının spesifikasyon dahilinde olup olmadığının kontrol edilmesi ve frenin veya sürücünün kullanımdaki hat hızı için gerekli zaman sabiti içerisinde yanıt verdiğini doğrulamak yer alır.

Ağ Kayması ve Kenar Hasarı

Yanal web kayması, kenarların makine yapısına temas etmesine neden olarak kenar hasarına, toz oluşumuna ve kayıt hatalarına neden olur. Web kılavuzu sistemleri, kılavuz referans noktasının gerekli olan web merkez çizgisi veya kenar konumuyla eşleştiğini doğrulamak için her rulo değişiminde sensör kalibrasyon kontrolleri gerektirir. Rulo eksantrikliği - rulo çekirdeğinin, sarılı rulo dış çapı ile eş merkezli olmadığı durumlarda - ağ kılavuzunun düzeltme bant genişliğini aşabilen periyodik bir yanal salınım üreterek kılavuzun tamamen bastıramadığı aralıklı kaymaya neden olur.

Rulo Yükleme Hasarı

Yanlış rulo yükleme - özellikle merkezden uzakta yüklenen veya ayna tam olarak takılmamış rulolar - yük altında şaftın sapmasına, ağ genişliği boyunca eşit olmayan gerilim dağılımına ve hızda olası rulo düşüşüne neden olur. Pozitif bağlantı onayına sahip emniyet kelepçesi tipi destekler (ayna uzantısını doğrulayan yakınlık sensörü gibi), yüksek hızlı üretim ortamlarında bu riski önemli ölçüde azaltır.

Güvenilir Döner Çözücü Performansı için Rutin Bakım

Döner çözücüler mekanik olarak sağlamdır ancak hizmet ömürleri boyunca doğru gerginlik kontrolünü ve ağ yönlendirme performansını sürdürmek için düzenli bakım gerektirir.

1. Fren ve manyetik parçacık freni servisi: Manyetik parçacıklı frenler her seferinde sıvı değişimi gerektirir 1.000–2.000 çalışma saati veya üreticinin belirttiği aralıkta. Bozulmuş fren hidroliği tutarsız tork çıkışı üretir ve bu da doğrudan gerilim değişimine neden olur.
2. Yük hücresi kalibrasyonu: Yük hücresi sıfır ve aralık kalibrasyonunu aylık olarak veya makine belgelerinde belirtilen sıklıkta doğrulayın. Yük hücrelerindeki kalibrasyon kayması, zamanla biriken sistematik bir gerilim ofseti üretir.
3. Chuck ve genişleyen mandrel denetimi: Ayna bölümlerini ve çalıştırma mekanizmalarını aşınma, çizilme ve kirlenme açısından üç ayda bir inceleyin. Aşınmış mandren segmentleri göbek üzerindeki kavrama kuvvetini azaltarak, hızda göbek kayması riskini artırır.
4. Rulman muayenesi ve yağlaması: Çözme mili yatakları, büyük rulo ağırlığından ve ağ geriliminden kaynaklanan yüksek radyal ve eksenel yükleri taşır. Belirtilen aralıkta yağlayın ve gürültü, titreşim veya artan çalışma sıcaklığının (tipik olarak bu sıcaklığın üzerinde) ilk belirtisinde değiştirin. Rulman yatağının dış yüzeyinde 70°C koşu sırasında.
5. Web kılavuzu sensör temizliği: Kenar ve çizgi sensörleri, algılama doğruluğunu azaltan toz ve malzeme birikintilerini toplar. Her rulo değişiminde sensör yüzlerini temizleyin ve tam işlevi onaylamak için kılavuz sisteminin düzeltme yanıtını bir test ofseti ile doğrulayın.
6. Çerçeve ve bağlantı elemanı denetimi: Özellikle dinamik rulo ağırlığının ve gerilim yüklerinin çerçeve yapısına iletildiği makara desteği montaj noktaları gibi yüksek gerilimli alanlarda, yapısal kaynakları ve montaj bağlantı elemanlarını yorulma çatlaklarına karşı yıllık olarak inceleyin.
